概述：

STQ(M)系列產品具有性能穩定，易維護等優點。該系列產品經變壓器通過三相橋式整流組件，從交流電源獲得直流220伏電壓，整個設備由自動空氣開關、變壓器、三相橋式整流組件、直流接觸器等主要部件組成。電路設置有短路、過電壓等保護措施，當受控制電磁鐵容量大于19千瓦時，整流變壓器外附；當受控制起重電磁鐵容量小于或等于4千瓦時，采用單相橋式整流方式。

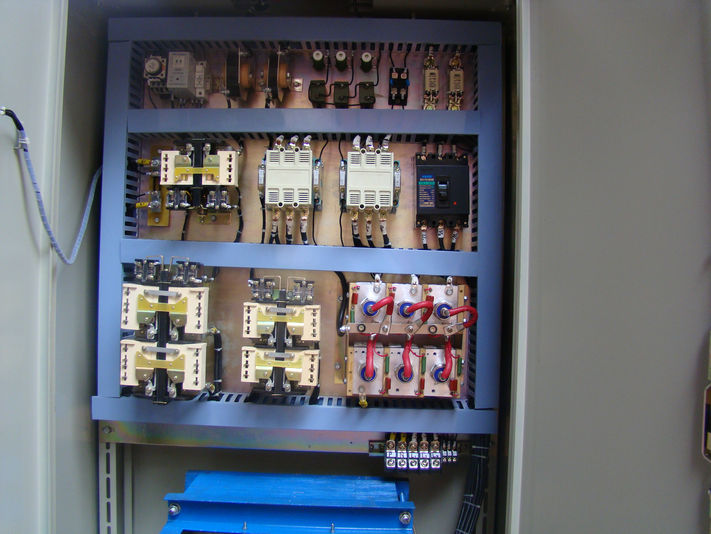

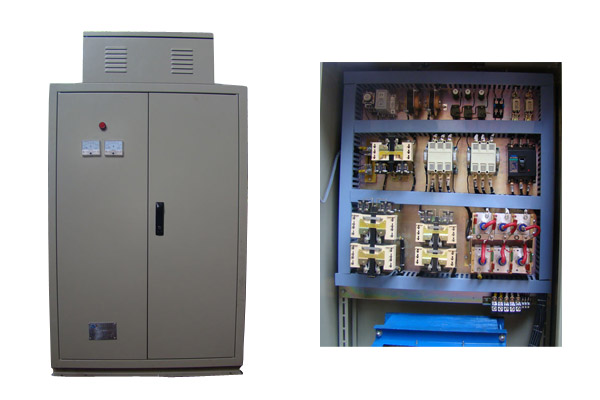

該系列控制柜是將三相交流電源由整流變壓器降壓后，再經單相（三相）橋式整流單元得直流220V電壓。整個控制控制柜由自動空氣開關、整流變壓器、整流單元、直流接觸器等主要部件構成；電路設置有短路、過電壓等保護措施；具有結構簡單、體積小、重量輕、工作可靠、維修方便等特點。

在控制柜額定容量大小19kw，整流變壓器帶罩外附；改進型不配整流變壓器，直流由三相交流電源進行橋式整流獲得直流電壓。



功率≤19KW的控制設備，其變壓器內附。

選型及注意事項

1.起重電磁鐵的額定電源與整理控制設備的輸出電壓相符。

2.電磁鐵額定功率應小于或等于40℃時，請用戶訂貨時申明。

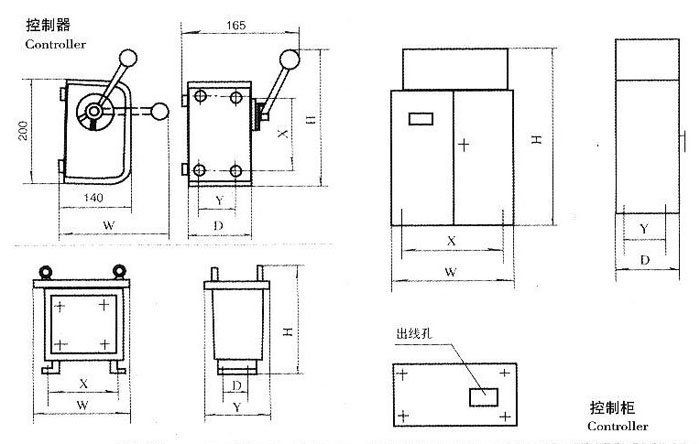

3.戶外式整理控制設備外形和安裝尺寸另外提供。

4.戶外式整理控制設備外形和安裝尺寸另行提供

5.3E以下為110V，如需3E以下時請用戶定貨時申明。

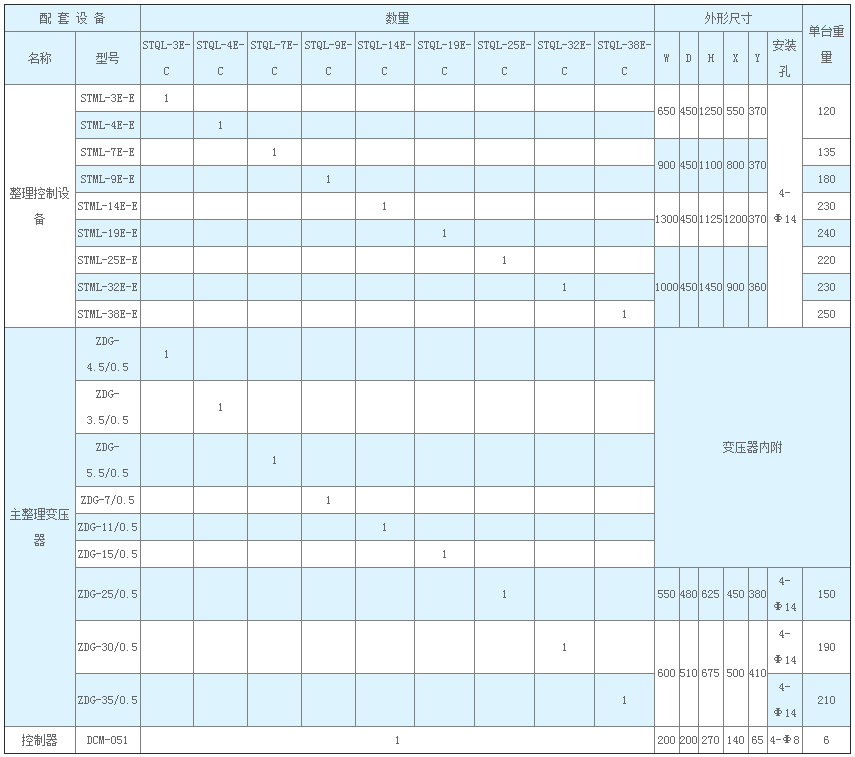

設備成套性
