一、主機

長期堵轉力矩電機（帶制動器）、專用減速箱（機）、集電滑環箱參數

1.1、電纜從空盤到滿盤間張力恒定，適用于長期低速、反轉。

1.2、不同于普通電機的是堵轉電流小，可長期堵轉、反轉。

1.3、裝配前已進行8-10小時堵轉試驗，電機升溫﹤65K，熱態狀況下，堵轉力矩降幅在5%范圍內。

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、磁輪套、手動釋放裝置、螺釘?shù)冉M成。

制動器安裝在電動機的后端蓋上，調整安裝螺釘達到適合的氣（間）隙值，電機傳動軸由齒輪套與制動盤聯接。

制動器的勵磁線圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），此時電機軸帶動制動盤正常運轉，當電機斷電時，制動器也同時斷電，此時彈簧壓迫銜鐵，迫使制動盤與銜鐵與法蘭盤之間產生摩擦力矩，使電機軸快速停轉。

2、電力（信號）傳輸部分

集電滑環箱從用途可分為動力傳輸和信號傳輸，按電壓等級可分220V、380V、3KV、6KV、10KV等。

二、容纜部分

卷盤：可分為多排纏繞和單排纏繞。以便于運輸，直徑≤3m的卷盤為整流結構；>3m的卷盤為拼組裝。

電力卷筒的工作原理

長期堵轉力矩電機式電纜卷筒上的動力部分和調速部分是由電機承擔的，這種電機具有獨特的電器和機械特性。電機調速范圍，具有較軟的機械性，當負載變化時電機的工作轉速也相應變化，即負載增加轉速下降，負載下降轉上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相應半徑上獲得適當?shù)木砝@速度和拉力。

選型注意事項

1、本系列電纜卷筒裝機高度≤3m，如裝機高度超過3m，請與我公司聯系，以協助選型。

2、訂貨時必須注明電纜規格、卷纜長度、裝機高度，大車運行速度等參數。

3、單排卷繞時，卷盤寬度W值的確定：圓電纜為1.1倍Φ寬，扁電纜1.2倍寬。

4、控制用電纜卷筒，每增加一相，卷筒總長相應增加25mm。

Jm10D-□4P   JM10D-□19K外形結構及安裝尺寸表

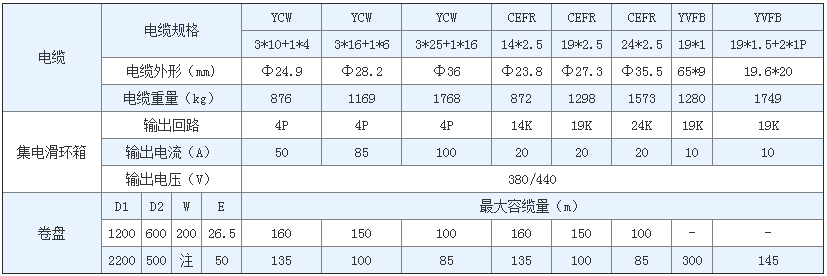

卷筒參數

JM25D-□4P   外形結構及安裝尺寸表

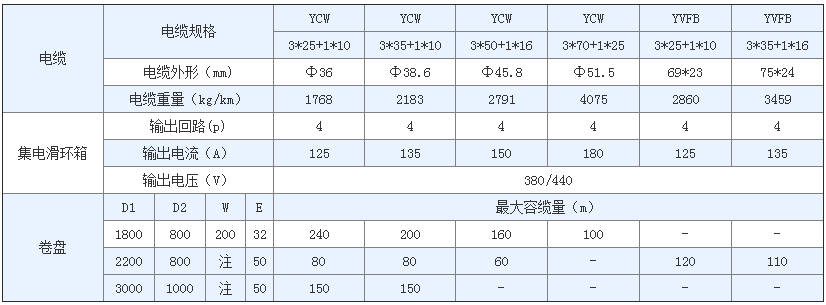

卷筒參數

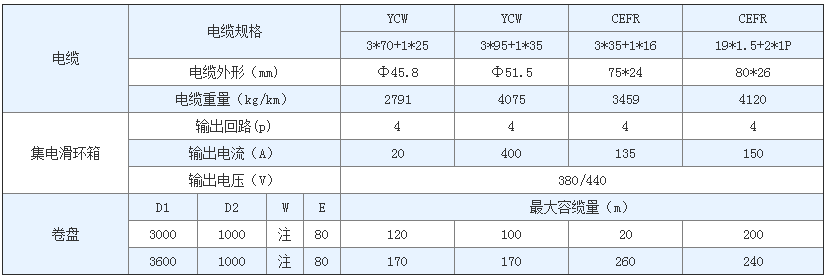

JM25D-□19P   37K外形結構及安裝尺寸表

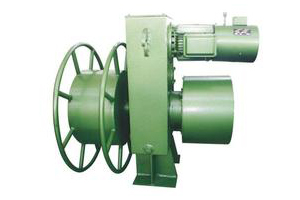

電纜卷筒

JM50D-□-4P   外形結構及安裝尺寸表

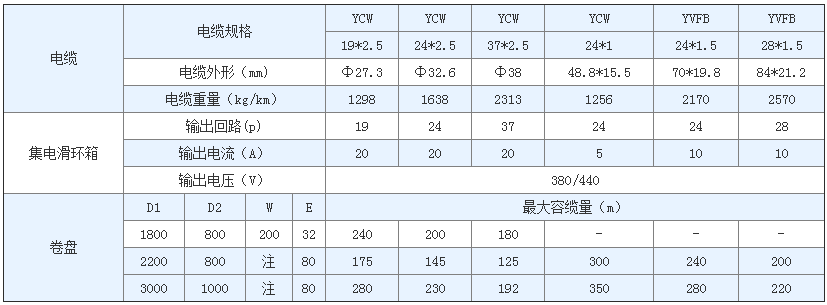

卷筒參數
