干式整流變壓器
ZSG系列三相整流變壓器，為戶內空氣自冷式，電解、電鍍、有色金屬冶煉、工礦電氣交通等均普遍采用直流電源，整流變壓器系列用作整流網絡前的主變壓器。
本系列產品鐵芯選用優質晶粒取向冷軋硅鋼片，鐵柱和鐵軛為多級階梯迭積的圓截面或矩形截面。線圈是由銅導線或銅箔繞制，根據容量、電壓和電流的不同，初級線圈分圓筒式繞組或餅式繞組，次級線圈分螺旋式繞組或連續式繞組，初、次級線圈的出線頭引至固定的接線板或接線銅排，絕緣等級分為B級、F級和H級。
產品分開啟式和防護式，防護式需加罩殼。
產品型號及含義

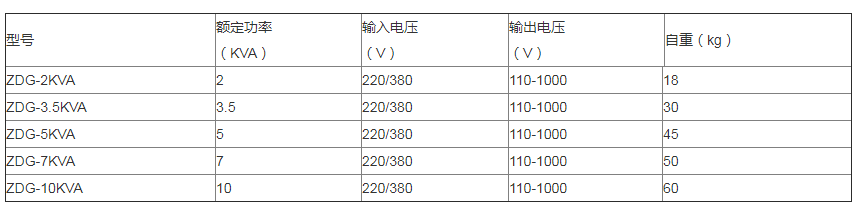

主要技術參數表（連續工作制）
